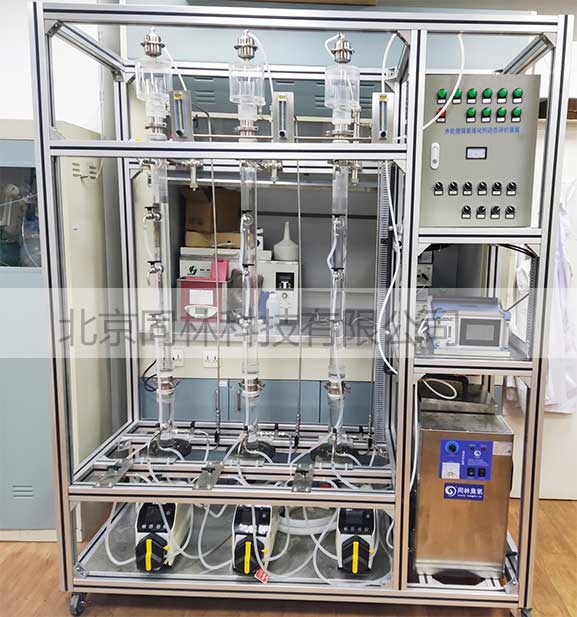

鼓泡塔臭氧催化氧化一體化教學裝置介紹
一、裝置必須滿足的知識點要求：
1、學習和了解
臭氧發生器工作原理，了解臭氧發生器的工作狀態。
2、學習和了解氣體和水中臭氧檢測儀的工作原理，了解臭氧氣體檢測儀的工作狀態。
3、能評價非均相臭氧催化氧化性能，并測定反應動力學常數。
4、能測定不同溫度及氣體濃度條件下氣液傳質系數。
5、了解和學習臭氧的安全性，包括臭氧對環境的安全，以及對人員的安全。
6、了解臭氧裝置的布局，以及工業化拓展。
二、裝置功能要求：
1、要求裝置高度集成集成度高，結構緊湊，布局合理。
2、裝置具有豐富直觀的教學方式，具有演示性好，可觀性強的特點；可以實現多種不同的臭氧實驗，包括純臭氧、臭氧催化氧化、連續流、間歇流等。
3、框架帶滾輪設計，帶自鎖裝置。
4、反應柱采用有機玻璃；臭氧連接管路為316L不銹鋼材質。
5、臭氧發生器為10檔位高精度設計，每個檔位穩定性好；臭氧發生器具有故障報警功能。
6、臭氧在線檢測儀使用紫外分光光度法原理，量程0-200mg/L，量程可調。觸屏操作，可指證檢測儀工作狀態，污染狀況；內置存儲模塊，可自動記錄檢測數據。485和4-20ma雙重通訊信號輸出。內置自動校零裝置，采用新型校零材料。
7、反應器有效容積：500mL，可實現間歇流和連續流不同的工作模式。
8、布?xì)?、布水系統均勻。臭氧投加氣泡直徑≤10um。
9、所有與臭氧接觸的管道、設備等應具備防臭氧腐蝕功能。
10、設計防回水，設計氣液分離和排氣裝置。
11、設計臭氧尾氣處理裝置，尾氣處理催化劑由TL-9類組成。
12、要求對臭氧氣體濃度、水中臭氧濃度進行實時監測；要求對臭氧尾氣泄露進行監測。
13、水中在線臭氧測控系統要求原裝設備。
14、臭氧發生器和臭氧檢測儀等核心設備由供貨商上門安裝調試。
三、配置及參數:
1、臭氧發生器：尺寸：372*182*105 mm±1%；氣源：外置氧氣瓶；臭氧濃度：十檔位精準調節；出氣壓力≤0.04Mpa 設備功率：80W 臭氧濃度：5-80mg/L 。
2、臭氧在線檢測儀尺寸：300*295*175mm±1%；量程：0-200mg/L 外殼材質：鋁合金 對象：氣相 檢測原理：雙光路紫外吸收法 顯示分辨率：0.01mg/L 輸入氣體流量：1L/min 輸入壓力：＜0.1MPa；數據存儲：自動。
3、在線臭氧測控系統；量程：0-20mg/L；輸出信號：4-20ma；分辨率：0.01mg/L。
4、原水箱 規格：10L型 重量：10kg大口； 設置出水口，設置閥門 材質：不銹鋼。
5、催化氧化反應器：有效容積：500mL 材質：有機玻璃 易拆卸 催化劑承托篩板 鈦曝氣頭（直徑 30mm） 氣水分離區 排氣閥。
6、臭氧尾氣處理器，處理量：10g/h 原理：同林臭氧催化劑。
7、臭氧氣體流量計 0-3 L/min 計量臭氧 。
8、電源控制箱 控制臭氧發生器、臭氧檢測儀、臭氧泄露報警器、蠕動泵等。
9、臭氧泄露報警儀，規格：量程 0-10ppm 材質：ABS 工程塑料+噴塑 分辨率：0.01ppm 當臭氧有泄漏時，會自動聲光報警。
圖片僅供參考
