比較非均相臭氧催化氧化和均相臭氧氧化的特點？

在前面文章中介紹了Fenton 氧化技術、臭氧氧化法的原理，本文繼續介紹臭氧氧化法的發展-非均相臭氧催化氧化和均相臭氧氧化。

結合物理場和投加均相或非均相催化劑可強化O3分解為自由基。其中，電場、光輻射等物理場向O3提供能量，使其激發分解為自由基，還可通過非均相或均相催化劑催化O3分解。

 均相臭氧催化氧化法

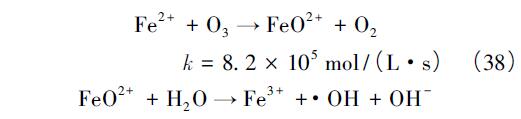

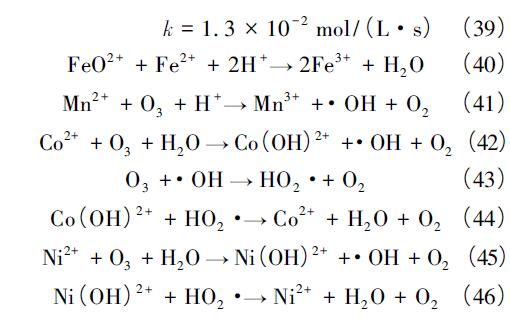

Hewes 等發現，在Fe2+、Mn2+、Ni2+ 或者Co2+ 存在下，TOC 去除率比O3單獨氧化時更高。Bhat 等利用針鐵礦催化O3氧化氯苯，發現比單獨氧化更為高效。這些發現引起了人們對臭氧催化劑的廣泛關注。目前，均相臭氧催化劑主要是一些過渡金屬，如Cu2+、Zn2+、Fe2+、Mn2+、Ni2+、Co2+ 等。均相催化O3的機理主要有2 類。一類是金屬離子直接催化O3分解，通過一系列電子轉移過程產生·OH。例如，以Fe2+ 作為催化劑時，它會與O3形成中間體FeO2+，與H2O 產生·OH，也可將Fe2+氧化為Fe3+，如式( 38) —( 40) 所示。Mn2+、Co2+、Ni2+催化O3的過程如式( 41) —( 46) 所示:

通過比較不同金屬對O3的催化過程，Wu 等總結了過渡金屬均相催化O3的總反應式，如式( 47)所示; 當催化劑過量時，反而會淬滅·OH 降低氧化效率，如式( 48) 所示。

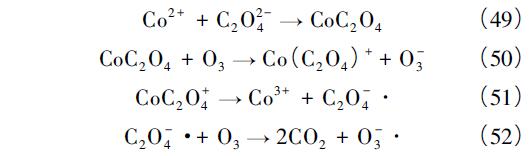

另一類均相催化O3機理是金屬離子與有機物或者O3進行配位反應而促進O3和有機物的反應。Pines 等在pH = 6 時，采用Co2+ 催化O3氧化草酸時發現存在另一種非自由基的反應路徑: 首先形成CoC2O4的絡合物，再由O3氧化為Co( C2O4) +，該中間體易分解為Co3+ 和C2O－4·，被O3、O2等氧化，如式( 49) —( 52) 所示:

與其他O3氧化法類似，均相催化O3的反應路徑及氧化效率與介質pH、臭氧濃度、催化劑投加量有關。一般地，均相催化反應的效率高于非均相催化反應，但由于均相催化劑主要以溶解態存在，回收難度大，需不斷補充，一些催化劑流失可能會帶來新的環境風險。

非均相臭氧催化氧化法

多年來，非均相催化劑的研究一直是O3氧化領域的熱點。通常，非均相臭氧催化劑可分成金屬氧化物( CuO、Fe2O3、MnO2、Al2O3等) 、碳基材料( CNTs、石墨烯等) 、礦物質、黏土、蜂窩陶瓷及以上材料的相互耦合。紅外測試表明: 低溫下O3在氧化物表面存在物理吸附、與表面質子化羥基形成氫鍵或靜電吸附、與Lewis 位點發生化學吸附形成表面氧原子。

目前，非均相催化O3機理可分為自由基介導和非自由基介導，前者又可進一步分為自由基機理、氧空位機理、表面氧自由基機理等，后者主要指絡合機理。自由基機理認為，O3與氧化物表面羥基發生吸附分解產生·O－2和HO2·，并通過電子轉移生成·OH氧化有機分子，如式( 53) 、( 33) 、( 36) 、( 37) 所示，CeO2、Al2O3等遵循該機理。

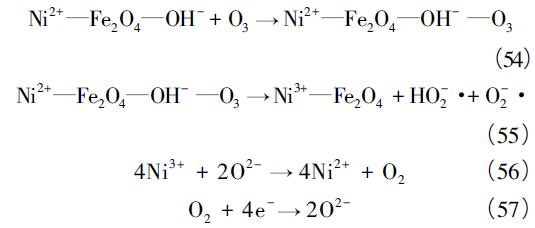

氧空位機理認為，金屬氧化物表面存在許多晶格缺陷，這些缺陷可能影響O3的分解路徑，其中，磁性多孔尖晶石結構MeFe2O4含有大量氧空位( Me 為金屬元素，有Ni、Mn、Co 等) 。以NiFe2O4為例，當O3在氧化物表面發生化學吸附時，部分Ni2+ 被氧化為Ni3+，并產生HO－2·與·O－2，通過電子轉移產生·OH，晶格氧將Ni3+還原為Ni2+，自身變成O2，形成空穴，在富氧條件下，空穴導電將O2還原為晶格氧，完成循環，如式( 54) —( 57) 所示:

表面氧自由基機理認為，對于n 型氧化物，O3在其表面吸附會生成氧自由基，其標準氧化電位為2. 42 V，高于O3，有助于氧化有機分子。

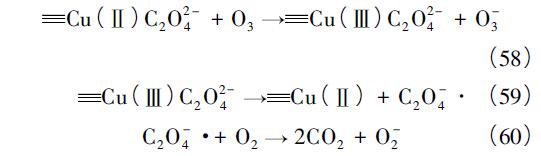

絡合機理認為，因過渡金屬具有空的d 軌道，而大部分有機物含有苯環、雙鍵等電子云密度高的官能團，二者間易于形成金屬有機配合物，O3與配合物反應而實現有機分子的氧化。例如，采用CeO2負載CuO 處理草酸時發現Cu( Ⅱ) 會與C2O2－4形成絡合物，二價銅草酸絡合物被O3氧化為極不穩定的三價銅草酸絡合物，在配體分子內發生電子轉移重新形成Cu( Ⅱ) 并產生強還原性的C2O－4·，被O2、O氧化，如式( 58) —( 60) 所示:

可見，非均相臭氧催化劑表面的活性位點為L(zhǎng)ewis 位點和表面含氧官能團，如表面羥基?？煽匦哉{(diào)節這2 種催化位點被認為是臭氧催化劑研究的前沿方向之一。研究發現，通過Ti 摻雜可提高γ-Al2O3催化劑表面Lewis 位點強度，原因是Al-O-Ti 鍵的生成，由于Al 的電負性強于Ti，Al-O-Ti 鍵的電子云密度偏向Al，使Ti 表現出缺電子特性，Ti 的價態由摻雜前+3 上升為摻雜后的+4，即增強了表面Lewis 位點強度。

在實際工程中，該技術表現出較強的應用潛力。洪浩峰等將CuO、NiO 等金屬氧化物負載在蜂窩陶瓷、活性炭、活性氧化鋁等載體上催化O3氧化印染廢水，發現采用活性炭負載Fe、Cu、Mn、Ni、Ba 的氧化物處理該廢水均有效果，載鐵型催化劑活性較高，在O3濃度為10 mg /L，pH = 6 的條件下，處理1 h 后，COD 去除率達到86%，且重復使用12 次后，去除率仍可達到86%。Zhang 等將焦化污泥制成生物炭催化O3降解0. 1 L 濃度為0. 2 g /L 的苯酚廢水，在催化劑量為1 g /L，O3濃度和流量分別為14 mg /L 和1 L /min 的條件下處理0. 5 h，苯酚降解率可達95. 4%，而O3單獨降解率僅為58. 2%。Wu 等采用CTAB 修飾后的NiO 催化氧化焦化廢水的生物出水，在pH= 7. 1，ρ( O3) 為30 mg /L，流量為1 L /min，催化劑投加量為2 g /L，ρ( COD) 為90 mg /L，ρ ( TOC) 為30 mg /L 的條件下，處理1 h 后UV254降低97%，7 h后TOC 去除率達到100%，且催化劑在連續重復使用5次后，礦化率依然在95%以上。Martins 等 采用Mn-Ce-O 及N-150 催化O3降解制藥廢水中的新諾明和雙氯滅痛，相比于O3單獨降解，每毫克O3可處理的COD 量由0. 067 mg 增至0. 10 mg。

非均相臭氧催化技術受催化劑及其表面性質、pH、有機分子的性質等因素影響。催化劑性質如晶胞大小、比表面積、表面活性位點的數量以及零電點等，主要受制備方法及條件的影響。Zhang 等分別采用水熱法和溶膠凝膠法合成ZnFe2O4用于降解苯酚廢水，發現水熱法制備的ZnFe2O4具有更大的比表面積和更強的催化活性，在pH= 6. 38，ρ( O3) 為14 mg /L，流量為1 L /min，ρ( 苯酚) 為300 mg /L 的條件下，O3單獨氧化處理0. 5 h 后，苯酚去除率達到63. 4%;在相同條件下，采用溶膠凝膠法制備的催化劑催化氧化苯酚后，其去除率并無顯著提高，而采用水熱法制備的ZnFe2O4催化氧化后，苯酚去除率高達92. 6%。

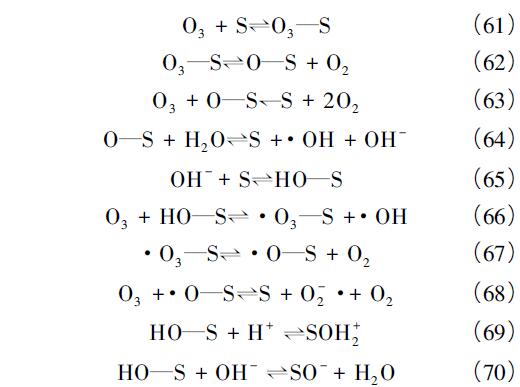

pH 影響非均相催化反應的路徑。Beltrán 等研究發現，當pH = 2 ～ 6 時，O3在催化劑表面吸附分解為氧原子，與H2O 生成·OH，若以S 代表催化劑表面的活性位點，反應如式( 61) —( 64) 所示。當pH＞6時，體系中OH－在催化劑上形成表面羥基，進而催化O3生成·OH，反應如式( 65) —( 68) 所示。另外，體系pH 與催化劑的零電點( pHPZC) 之間的關系將影響催化劑表面羥基形態及O3吸附。當pH ＜pHPZC，催化劑表面羥基發生質子化，主要以—OH+2的形式存在，更有利于O3吸附; 當pH＞pHPZC，催化劑表面羥基發生去質子化，主要以—O－ 的形式存在，分別如式( 69) —( 70) 所示:

相較于均相臭氧催化劑，非均相臭氧催化劑具有容易回收、可重復利用、成本較低、改良空間大等優點，在去除難生物降解的有機污染物方面極具應用潛力。

目前，臭氧氧化技術的發展方向是增強O3傳質以提高利用率，以及提高O3轉化為·OH 的效率。從宏觀上，體現為新型臭氧反應器和催化劑的研發。新型反應器的開發方面，主要圍繞O3的原位產生、氣體的均勻分布、梯級利用及微氣泡應用。催化劑方面，集中在金屬氧化物、分子篩或碳基材料的摻雜以及催化材料的形貌調控，如在沸石負載鈰、鐵、錳等氧化物，金屬摻雜于碳納米管，金屬氧化物修飾另一種金屬氧化物等。
